内容提要：FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。闸长已可幼于25nm。该项技术 的发现人是加州大学伯克利分校的胡正明教授。Fin是鱼鳍的意思 ，FinFET定名凭据晶体管的状态与鱼鳍的类似性。
FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。闸长已可幼于25nm。该项技术 的发现人是加州大学伯克利分校的胡正明教授。Fin是鱼鳍的意思 ，FinFET定名凭据晶体管的状态与鱼鳍的类似性。
发现人
该项技术的发现人是加州大学伯克利分校的胡正明（ChenmingHu）教授。胡正明教授1968年在台湾国立大学获电子工程学 士学位 ，1970年和1973年在伯克利大学获得电子工程与推算机科学硕士和博士学位。现为美国工程院院士。2000年凭借FinFET获得美国国防部高 级钻研项目局最卓越技术成就奖（DARPA Most Outstanding Technical Accomplishment Award）。他钻研的 BSIM模型已成为晶体管模型的唯一国际尺度 ，造就了100多名学生 ，很多学生已经成为这个领域的大牛 ，曾获Berkeley的最高讲授奖；于 2001~2004年担任台积电的CTO。
工作道理

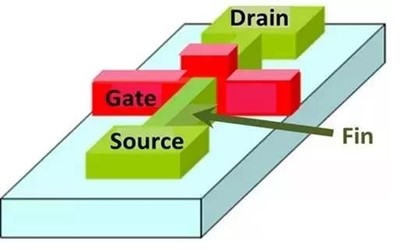

FinFET闸长已可幼于25纳米 ，将来预期能够进一步缩幼至9纳米 ，约是人类头发宽度的1万分之1。由于在这种导体技术上的突破 ，将来芯片设计人员可 望可能将超等推算机设计成只有指甲般大幼。FinFET源自于传统尺度的晶体管—场效晶体管(Field-Effect Transistor, FET)的 一项创新设计。在传统晶体管结构中 ，节造电流通过的闸门 ，只能在闸门的一侧节造电路的接通与断开 ，属于平面的架构。在FinFET的架构中 ，闸门成类似鱼鳍的叉状3D架构 ，可于电路的两侧节造电路的接通与断开。这种设计能够大幅改善电路节造并削减漏电流(leakage) ，也能够大幅缩短晶体管的闸长。
发展状态
在2011岁首 ，英特尔公司推出了贸易化的FinFET ，使用在 其22纳米节点的工艺上。从IntelCorei7-3770之后的22纳米的处置器均使用了FinFET技术。由于FinFET拥有功耗低 ，面积 幼的利益 ，台湾积体电路造作股份有限公司（TSMC）等重要半导体代工已经起头打算推出自己的FinFET晶体管 ，为将来的移动处置器等提供更快 ， 更省电的处置器。从2012年起 ，FinFET已经起头向20纳米节点和14纳米节点推动。
FinFET和通常CMOS的区别
CMOS（Complementary Metal Oxide Semiconductor） ，互补金属氧化物半导体 ，电压节造的一种放大器件。是组成CMOS数字集成电路的根基单元。
在推算机领域 ，CMOS常指保留推算机根基启动信息（如日期、功夫、启动设置等）的芯片。有时人们会把CMOS和BIOS混称 ，其实CMOS是主板上的一块可读写的RAM芯片 ，是用来保留BIOS的硬件配置和用户对某些参数的设定。
在今日 ，CMOS造作工艺也被利用于造作数码影像器材的感光元件 ，尤其是片幅规格较大的单反数码相机。
SOI和体硅FinFET的比力

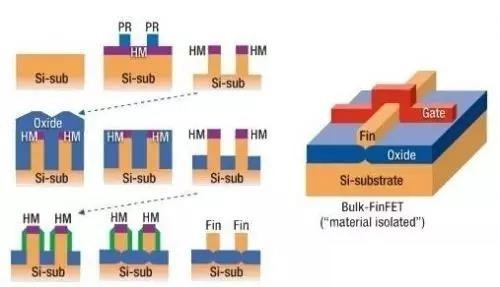

本文比力了SOI和体硅FinFET器件在机能、加工工艺及其成本上的差距。若是要使SOI和体硅的FinFET器件拥有相类似的机能 ，体硅 FinFET器件的造备流程将更为复杂。在SOI晶圆上 ，氧化埋层隔离了分立的晶体管 ，而在体硅器件中 ，隔离作用则必须通过晶圆工艺来形成。我们将证明 ， 由于体硅FinFET工艺更为复杂 ，使得器件的差距性达到SOI的140%～160% ，并会对造作和工艺节造产生严格的挑战。固然SOI基片更为昂贵一 些 ，但更为复杂的体硅FinFET工艺成本的增长大体上已抵消了这部门隔销 ，从而使得在大批量出产时其成本能与体硅工艺大体上相当。

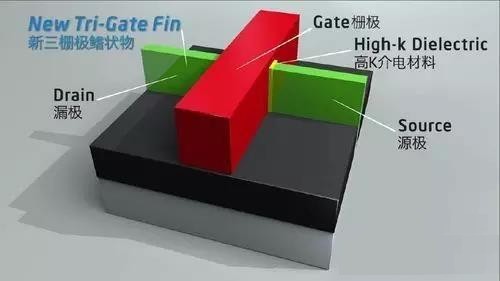

当半导体业界向22nm技术节点挺进时 ，一些造作厂商已经起头思考若何从平面CMOS晶体管向三维（3D）FinFET器件结构的过渡问题。与平面晶体 管相比 ，FinFET器件改进了对沟路的节造 ，从而减幼了短沟路效应。平面晶体管的栅极位于沟路的正上方 ，而FinFET器件的栅极则是三面包抄着沟路 ， 能从双方来对沟路进行静电节造。
此内容起源于中国半导体论坛 ，如有侵权 ，请联系删除
